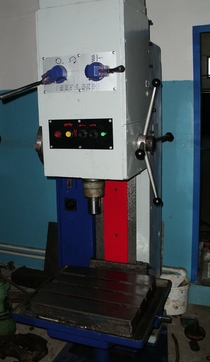

Вертикально-сверлильный станок 2Н135 ипользуется на предприятиях с единичным и мелкосерийным выпуском продукции и предназначен для сверления, рассверливания, зенкования, зенкерования, развертывания и подрезки торцев ножами. Наличие на станке механической подачи шпинделя, при ручном управлении циклами работы, допускает обработку деталей в широком диапазоне размеров из различных материалов с использованием инструмента из высокоуглеродистых и быстрорежущих сталей и твердых сплавов. Установленное на станке электрическое устройство реверсирования двигателя главного движения, позволяет производить нарезание резьбы машинными метчиками при ручной подаче шпинделя.
| Наименование параметров | Ед.изм. | Величины |
| Наибольший диаметр сверления в стали 45 ГОСТ 1050-74 |
мм |
35 |
| Размеры конуса шпинделя по ГОСТ 25557-82 |
|
Морзе 4 |
| Расстояние от оси шпинделя до направляющих колоны |
мм |
300 |
| Наибольший ход шпинделя |
мм |
250 |
| Расстояние от торца шпинделя до стола |
мм |
30-750 |
| Расстояние от торца шпинделя до плиты |
мм |
700-1120 |
| Наибольшее (установочное) перемещение сверлильной головки |
мм |
170 |
| Перемещение шпинделя за один оборот штурвала |
мм |
122, 46 |
| Рабочая поверхность стола |
мм |
450х500 |
| Наибольший ход стола |
мм |
300 |
| Установочный размер центрального Т-образного паза в столе по ГОСТ 1574-75 |
мм |
18H9 |
| Установочный размер крайних Т-образных пазов в столе по ГОСТ 1574-75 | мм |
18H11 |
| Расстояние между двумя Т-образными пазами по ГОСТ 6569-75 |
мм |
100 |
| Количество скоростей шпинделя |
12 |
|
| Пределы чисел оборотов шпинделя |
об/мин |
31,5-1400 |
| Количество подач |
9 |
|
| Пределы подач |
мм/об |
0,1-1,6 |
| Наибольшее количество нарезаемых отверстий в час |
55 |
|
| Управление циклами работы |
ручное |
|
| Род тока питающей сети |
трёхфазный |
|
| Напряжение питающей сети |
В |
380/220 |
| Тип двигателя главного движения |
4А1001.4 |
|
| Мощность двигателя главного движения |
кВт |
4 |
| Тип электронасоса охлаждения |
Х14-22М |
|
| Мощность двигателя электронасоса охлаждения |
кВт |
0,12 |
| Производительность электронасоса охлаждения |
л/мин |
22 |
| Высота станка |
мм |
2535 |
| Ширина станка |
мм |
835 |
| Длина станка |
мм |
1030 |
| Масса станка |
кг |
1200 |
